Новые источники питания для промышленной и домашней автоматизации

Обзор модулей питания Mean Well для монтажа на DIN-рейку приведен на рис. 1. [1]. Красным цветом выделены обсуждаемые новинки, уже присутствующие на складе КОМПЭЛ в Москве.

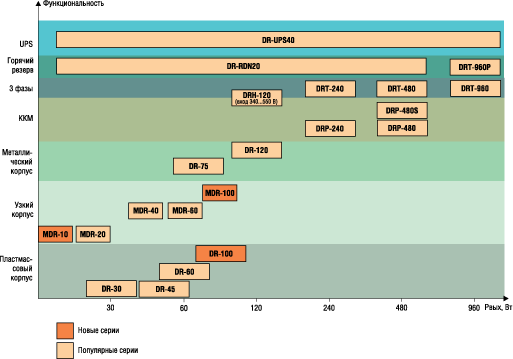

Рис. 1. Источники питания Mean Well для монтажа на DIN-рейку

Количество и плотность размещаемого в промышленных шкафах и стойках оборудования непрерывно возрастает. В связи с этим становятся все более востребованными источники питания в узких корпусах. Теперь Mean Well выпускает широкую линейку таких источников питания мощностью 10, 20, 40, 60 и 100 Вт (см. рис. 2).

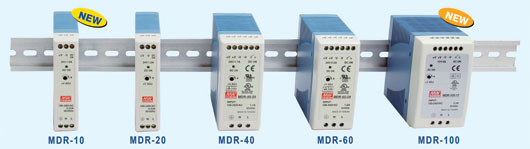

Рис. 2. Источники питания на DIN-рейку в узких корпусах

Источники питания MDR-10 имеют мощность 10 Вт, MDR-100 - 100 Вт. MDR-10 реализован в том же корпусе шириной 22,5 мм, что и модели MDR-20. Изделия MDR-100 имеют самый широкий в серии MDR корпус шириной 55 мм.

Источники питания серии MDR выпускаются в пластмассовом корпусе для монтажа на DIN-рейку. Особенностью источников питания этой серии является низкое собственное энергопотребление менее 0,75 Вт при работе без нагрузки. Модули имеют светодиодный индикатор включения, подстройку выхода в диапазоне 0...20% от номинала для компенсации падения напряжения на проводах к нагрузке. Дополнительно источник питания выдает сигнал «Выходное напряжение в норме» для включения дополнительных внешних цепей. Этот сигнал в MDR-10 - типа «открытый коллектор», а в MDR-100 - релейный контакт.

В отличие от других источников питания серии MDR изделия MDR-100 имеют встроенный корректор коэффициента мощности, что обеспечивает низкий уровень создаваемых помех. Собственное энергопотребление MDR-100 несколько выше - не 0,75, а 1 Вт. Варианты моделей приведены в табл. 1.

Источники питания серии MDR предназначены для применения в оборудовании промышленной автоматики, телекоммуникаций, промышленных измерений, для питания промышленных датчиков, в приборах домашней автоматики, источниках бесперебойного питания UPS и т.д.

Изделия автоматики все шире применяются в быту, в организациях, в медицинских учреждениях, в мастерских, в школах, на фермах и в других зданиях, т.е. в помещениях, где находятся люди. В таких изделиях необходимо обеспечить повышенную электрическую безопасность по сравнению с промышленными изделиями. Степень защиты людей от поражения электрическим током регламентирует ГОСТ Р МЭК 536-94 «Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током».

Эффективным способом защиты от поражения электрическим током служит применение двойной изоляции. Под двойной изоляцией понимают комбинацию основной (рабочей) и независимой от нее дополнительной изоляции. Наиболее типичный пример дополнительной изоляции - пластмассовый корпус электроприбора. При использовании двойной изоляции отпадает необходимость в заземлении. Электрические изделия, имеющие двойную изоляцию и не имеющие элементов для заземления, относятся к классу защиты II.

Компания Mean Well выпускает ряд источников питания с классом защиты II. Это изделия серий DR-30, DR-60 и сегодняшняя новинка DR-100 (рис. 3).

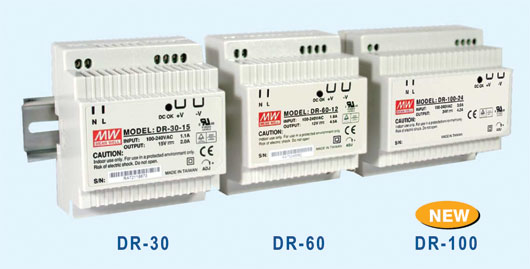

Рис. 3. Источники питания Mean Well на DIN-рейку

Основные параметры изделий этой серии аналогичны параметрам серии MDR:

• Пластмассовый корпус;
• Светодиодный индикатор включения;
• Монтаж на DIN-рейку;
• Подстройка выхода для компенсации падения напряжения на проводах к нагрузке.

Новинка DR-100, в отличие от MDR-100, не имеет встроенного корректора коэффициента мощности. Изделия DR-100 выполнены в закрытом пластиковом корпусе размерами 100х93х56 мм. КПД источников питания достигает 89%, они не требуют обдува, работают только при конвекционном охлаждении, что значительно увеличивает их надежность и срок службы. В источниках питания DR-100 обеспечивается низкое собственное энергопотребление менее 1 Вт при работе на холостом ходу. Это свойство становится все более востребованным в новых системах промышленной и домашней автоматизации, где важно обеспечить низкое энергопотребление. В соответствии с требованиями EMC UL60950-1, TUV EN60950-1, и EN55022 класса B, эти низкопрофильные источники питания можно применять не только в системах распределенного питания, в шкафах управления промышленным оборудованием, системах безопасности, но и приборах домашней автоматизации, системах «умный дом» и т.д. Варианты моделей источников питания DR-100 приведены в табл. 2.

Более подробную информацию об этих и других источниках питания смотрите на специализированном сайте http://ps.compel.ru/.

Литература

1. Источники питания Mean Well для промышленной автоматики//Новости электроники, 11, 2008.

2. Специализированный сайт по источникам питания http://ps.compel.ru/.
